Sukhoi Su-57 - discussione ufficiale

[BASE#1075]

Il 11/01/2025 at 00:34, Flaggy ha scritto:

Per chi fosse interessato posto questo video di Millenium 7 su questo ugello sperimentale russo.

Premesso che mi è già capitato di non trovarmi d'accordo con lui su altro, tra varie cose giuste qui dice che lo scarico sia dotato di radar blocker come quello dei motori di F-18 (mi risulta in ingresso e non certo allo scarico…), F-35 e di un altro (l’F-22…) perché questo hardware si troverebbe troppo indietro e vicino all'ugello.

Evidenzierei che F119 ed F135 dovrebbero essere allora un disastro di efficienza se in mezzo al flusso di scarico e davanti a quelle palette radiali ci fossero anche dei normali iniettori e stabilizzatori di fiamma, invece che integrarne la funzione…Non posso però escludere che l’impressione di Millenium relativa alla posizione arretreata sia legata a un effetto di appiattimento dovuto a un teleobiettivo, ma se anche quella roba fosse un radar blocker come lui sostiene, allora assomiglia terribilmente a degli stabilizzatori di fiamma, è completamente diversa da ciò che c’è nei motori americani e soprattutto come radar blocker sarebbe uno schifo perchè dietro mi sa che si vedono gli iniettori e la turbina…

Ciao Flaggy, potresti spiegarmi meglio il funzionamento dei radar blockers? Grazie mille

[Flaggy]

Diciamo che il frontale e il posteriore di un motore a turbina non sono particolarmente adatti al contenimento della traccia radar: ci sono molte superfici fatte con materiali non certo RAM e variamente inclinate e palette rotanti che si trasformano in una specie di faro in grado di irradiare in ogni direzione le onde radar incidenti. Oltre tutto le onde radar incidenti si trasformano in correnti superficiali, che incontrando le tante discontinità di queste superfici le rendono delle sorgenti di onde elettromagnetiche.

Il modo più efficace di risolvere il problema è far precedere e far seguire il motore da un condotto ad S che impedisca alle onde elettromagnetiche di raggiungere direttamente il motore, ma solo indirettamente attraverso riflessioni multiple su pareti in materiale radarassorbente che le attenua.

E qui si annida il problema, perchè il modo migliore per alimentare di aria e per scaricare gas combusti è farlo con un condotto rettilineo e non con qualcosa che serpeggia all’interno della fusoliera.

Di solito il condotto della presa d’aria è per sua natura lungo, perchè deve rallentare il flusso e aumentare al pressione e magari la S ti viene persino naturale se hai due prese d’aria e un motore solo (è il caso dell’F-35), ma nel caso dello scarico con magari anche il postbruciatore, fare un percorso tortuoso non è nè facile nè efficiente.

Una soluzione è quella di mantenere il condotto sostanzialmente in asse col motore, ma di aggiungere dietro (e in caso di necessità anche davanti) una sorta di "griglia" che trasformi il condotto in tanti piccoli condotti a S che impediscano la visione diretta di ciò che c’è dietro e che possibilmente sia realizzata in materiale radar assorbente (immagino con che difficoltà allo scarico...). Questo è il radar blocker.

Nel caso dell’F-35 come detto non avrai questo dispositivo davanti (come sull’F-18E che altrimenti avrebbe una S appena accennata e insufficiente nel condotto), ma ne hai bisogno dietro.

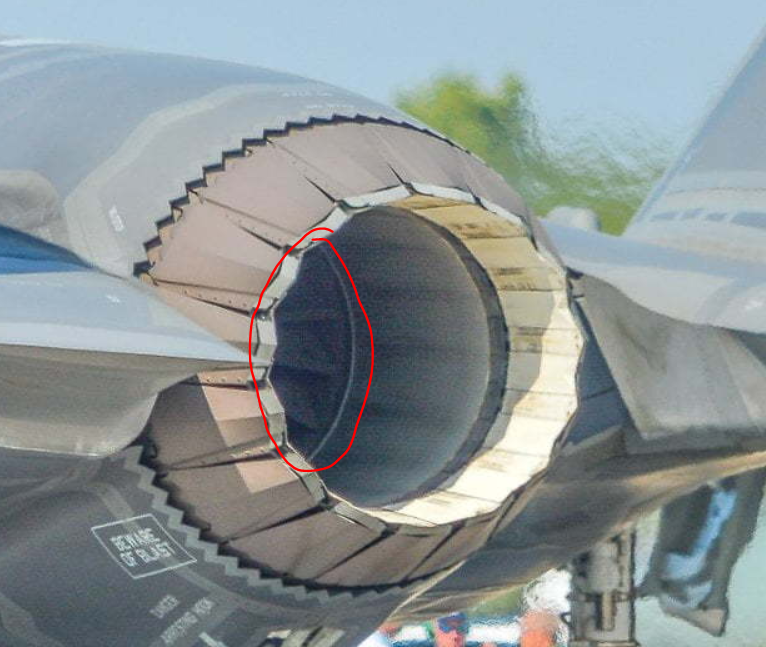

Se vedi l’immagine che riporto ancora qui sotto l’aspetto del radar blocker è quello di un set di palette radiali fisse a grande corda simili a degli statori, ma con un profilo ad S che impedisce di vedere quello che ci sta dietro.

Come detto queste palette nel caso di questo velivolo integrano anche gli iniettori del carburante del postbruciatore e fanno da stabilizzatori di fiamma, impedendo che questa venga portata via dal flusso, anche se questa è una supposizione degli analisti, perchè a parte quello schifo di foto che ho postato io non è che ci sia molto in giro...

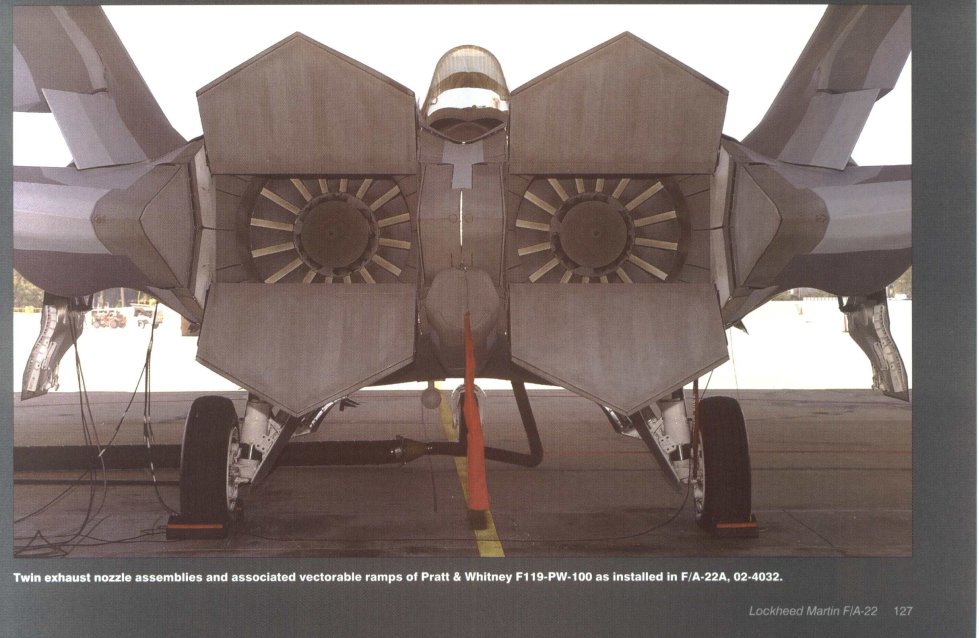

Probabilmente comunque quello dell'F-35 è uno step di miglioramento rispetto a quello dell'F-22, dove forse il radar blocker non integra altrettanto bene l'hardware del postbruciatore per quanto abbia un aspetto estremamente ordinato e pulito.



Per inciso dentro un postbruciatore convenzionale (riporto un'immagine di quello di un F100) c'è tutta questa ferraglia (che comunque non nasconde la turbina) che ci fa capire perchè i radar ci vadano a nozze e perchè, anche senza accenderlo, un postbruciatore determini un aumento di consumi (peso e costi) che ne sconsiglia l'installazione sui velivoli subsonici.

Modificato 14 Gennaio da Flaggy

[BASE#1075]

17 ore fa, Flaggy ha scritto:

Diciamo che il frontale e il posteriore di un motore a turbina non sono particolarmente adatti al contenimento della traccia radar: ci sono molte superfici fatte con materiali non certo RAM e variamente inclinate e palette rotanti che si trasformano in una specie di faro in grado di irradiare in ogni direzione le onde radar incidenti. Oltre tutto le onde radar incidenti si trasformano in correnti superficiali, che incontrando le tante discontinità di queste superfici le rendono delle sorgenti di onde elettromagnetiche.

Il modo più efficace di risolvere il problema è far precedere e far seguire il motore da un condotto ad S che impedisca alle onde elettromagnetiche di raggiungere direttamente il motore, ma solo indirettamente attraverso riflessioni multiple su pareti in materiale radarassorbente che le attenua.

E qui si annida il problema, perchè il modo migliore per alimentare di aria e per scaricare gas combusti è farlo con un condotto rettilineo e non con qualcosa che serpeggia all’interno della fusoliera.

Di solito il condotto della presa d’aria è per sua natura lungo, perchè deve rallentare il flusso e aumentare al pressione e magari la S ti viene persino naturale se hai due prese d’aria e un motore solo (è il caso dell’F-35), ma nel caso dello scarico con magari anche il postbruciatore, fare un percorso tortuoso non è nè facile nè efficiente.

Una soluzione è quella di mantenere il condotto sostanzialmente in asse col motore, ma di aggiungere dietro (e in caso di necessità anche davanti) una sorta di "griglia" che trasformi il condotto in tanti piccoli condotti a S che impediscano la visione diretta di ciò che c’è dietro e che possibilmente sia realizzata in materiale radar assorbente (immagino con che difficoltà allo scarico...). Questo è il radar blocker.

Nel caso dell’F-35 come detto non avrai questo dispositivo davanti (come sull’F-18E che altrimenti avrebbe una S appena accennata e insufficiente nel condotto), ma ne hai bisogno dietro.

Se vedi l’immagine che riporto ancora qui sotto l’aspetto del radar blocker è quello di un set di palette radiali fisse a grande corda simili a degli statori, ma con un profilo ad S che impedisce di vedere quello che ci sta dietro.

Come detto queste palette nel caso di questo velivolo integrano anche gli iniettori del carburante del postbruciatore e fanno da stabilizzatori di fiamma, impedendo che questa venga portata via dal flusso, anche se questa è una supposizione degli analisti, perchè a parte quello schifo di foto che ho postato io non è che ci sia molto in giro...

Probabilmente comunque quello dell'F-35 è uno step di miglioramento rispetto a quello dell'F-22, dove forse il radar blocker non integra altrettanto bene l'hardware del postbruciatore per quanto abbia un aspetto estremamente ordinato e pulito.



Per inciso dentro un postbruciatore convenzionale (riporto un'immagine di quello di un F100) c'è tutta questa ferraglia (che comunque non nasconde la turbina) che ci fa capire perchè i radar ci vadano a nozze e perchè, anche senza accenderlo, un postbruciatore determini un aumento di consumi (peso e costi) che ne sconsiglia l'installazione sui velivoli subsonici.

Grazie mille, preziosissimo e chiarissimo come sempre!!!
